1、概述
本系列充电机带液晶显示屏显示充电相关信息，产品采用高频开关电源技术，内置微处理器智能管理充电，可进行CC、CV智能多段式充电；产品具有充电稳定、效率高、安全可靠等特点，并具多种保护功能，有效延长电池使用寿命，适用于给各类锂电池、铅酸电池维护充电等。
2、产品主要规格
| 产品型号 |
额定输入电压 |
额定输出电压 |
最大输出电流 |
备注 |
| NF7000-36V150A |
220V |
36V |
150A |
|
| NF7000-48V120A |
220V |
48V |
120A |
|
| NF7000-60V90A |
220V |
60V |
90A |
|
| NF7000-72V70A |
220V |
72V |
70A |
|
3、输入输出特性
| 序 号 |
项 目 |
技术指标 |
备 注 |
| 1 |
交流输入电压范围 |
176～264 Vac |
|
| 2 |
交流输入频率范围 |
50～60 Hz |
|
| 3 |
最大输入电流 |
≤35A |
|
| 4 |
输出功率 |
≤7000W |
|
| 5 |
输出通信接口 |
485 或 CAN |
可选配 |
| 6 |
辅助供电输出 |
12V 或 24V |
可选配 |
4、保护特性
| 序 号 |
项 目 |
技术指标 |
备 注 |
| 1 |
输出短路保护 |
有 |
|
| 2 |
输出过压保护 |
有 |
|
| 3 |
输出过流保护 |
有 |
|
| 4 |
过温保护 |
有 |
|
| 5 |
电池反接保护 |
有 |
|
5、环境条件
| 序 号 |
项 目 |
技术指标 |
备 注 |
| 1 |
工作环境温度 |
-20～+45℃ |
|
| 2 |
储存温度 |
-40～+85℃ |
电源不工作 |
| 3 |
大气压力 |
70K～106K Pa |
正常工作 |
| 4 |
散热方式 |
风冷 |
注意保证充电机周围通风，无热源 |
6、安规特性
| 序 号 |
项 目 |
技术指标 |
备 注 |
| 1 |
抗电
强度 |
输入—输出 |
≤10mA@3000Vac/1min |
无击穿、飞弧现象 |
| 输入—大地 |
≤10mA@1500Vac/1min |
| 输出—大地 |
≤10mA@500Vac/1min |
| 2 |
绝缘
电阻 |
输入对输出 |
≥10MΩ@500Vdc |
在正常大气压力下，相对 湿度为 90%，试验直流电压 500Vdc 时 |
| 输入对大地 |
≥10MΩ@500Vdc |
| 输出对大地 |
≥10MΩ@500Vdc |
| 3 |
接触电流 |
≤0.75mA |
|
7、机械特性及接口定义
| 序号 |
项 目 |
技术指标 |
备 注 |
| 1 |
输入插头 |
无插头, 裸线 |
裸线拨皮,标明 L、N、G |
| 2 |
输出插头 |
SB350A 灰头 |
可选配 |
| 3 |
输入线规格 |
3*6 平方毫米* 2 米 |
可选配 |
| 4 |
输出线规格 |
2*16 平方毫米* 1.5 米 |
根据输出电流大小, 可选配 |
| 5 |
外形尺寸（宽*深*高） |
400mm * 260mm * 580mm |
|
| 6 |
重量 |
17Kg 左右 |
|
8、其它特性
| 序号 |
项 目 |
技术指标 |
备 注 |
| 1 |
可靠性（MTBF） |
>150，000H |
MIL-HDBK-217F，25℃ |
9、电池充电说明
锂电池充电过程分为预充、恒流、恒压等阶段 ；铅酸电池充电过程分为预充、恒流、恒压、浮充等阶段；电压电流转换点根据不同的电池而定，充电过程中的特殊要求可以定制。

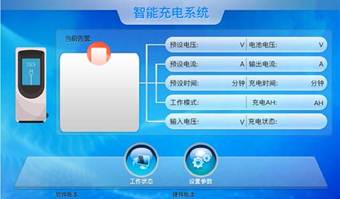

10、显示屏界面说明
充电机显示屏可以设置充电电压电流，可以显示充电电压、充电电流、充电时间、充电安时数、充电状态、工作状态、告警信息等。
|
